Predám: Integrovaný obvod CD 4541 BE

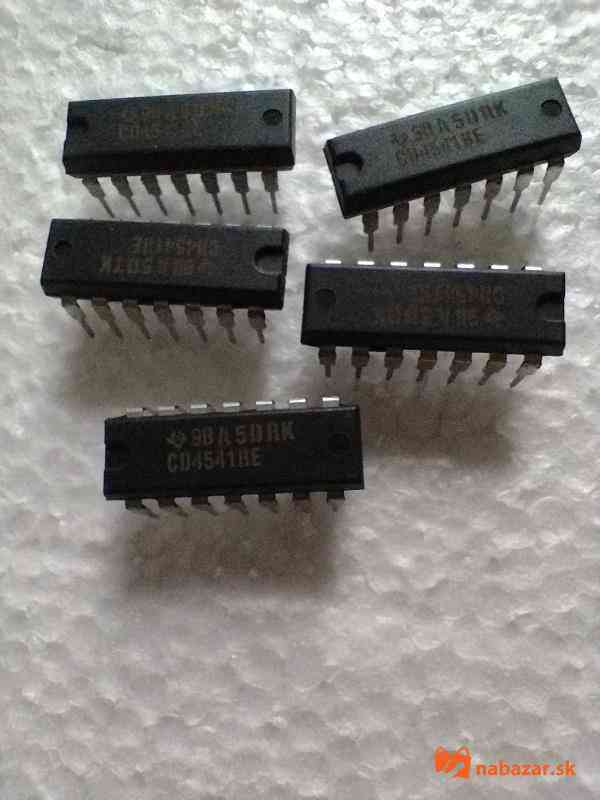

Integrovaný obvod CD 4541 BE. Cena je za 5 kusov. Čip programovateľného časovača CD4541B má 16-stupňový binárny čítač, integrovaný oscilátor na použitie s externým kondenzátorom a dvoma odpormi, logiku riadenia výstupu a špeciálny obvod resetovania pri zapnutí. Je to takmer rovnaký ročník ako čip s časovačom 555, ale skutočnosť, že je stále komerčne dostupný, rieši jeho aplikáciu a flexibilitu. Z môjho pohľadu sa tiež zdá, že ide o najviac podceňovaný čip s časovačom s bohatými funkciami. Dovoľte mi teda podeliť sa o niekoľko kľúčových bodov, ktoré vám pomôžu vybrať si ho pre vaše ďalšie projekty elektronického časovača.
CD4541

Tento 14-kolíkový integrovaný obvod je navrhnutý na prevádzku od 3V do 18VDC. Pozrite si jeho priradenia pinov nižšie.
Údaje pinov CD4541

Čip CD4541 obsahuje interný programovateľný RC oscilátor s frekvenčným rozsahom DC až 100kHz. Jednoduchým pripojením odporu (RTC) na kolík 1 a kondenzátora (CTC) na kolík 2 môžete nastaviť interný RC oscilátor.

Všimnite si, že ak sa chystáte použiť interný RC oscilátor pre váš časovač, musíte pripojiť RC sieť na kolík 3 cez odpor (Rs), ktorý má približne dvojnásobok hodnoty prvého odporu (RTC). Vzorec pre výslednú frekvenciu oscilátora je f =1/(2,3xRTCxCTC).
Integrovaný obvod CD 4541 BE
